Zepp Vertical Antenne bei DH1PLY/OK8YY

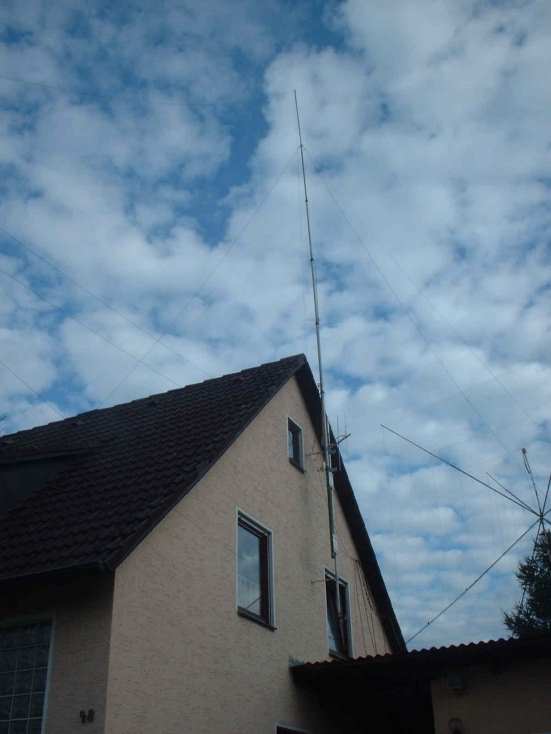

Der NVA-Mast der als Träger für die Loop-Quad dient, wurde als Vertical Antenne umgebaut. Die Vorgabe war Allband-Betrieb mit Einfachen Anpassungs Gliedern. Aufgrund der Länge von 14m (11m Mast + 3m unteres Alurohr) musste eine Anpassung durch die Speissung erfolgen um auf Resonanz im 40m Band ~ 10,63m ¼ , zu kommen, um in den anderen Bändern 20,10 ein brauchbares SWR zu erzielen. 11m Bandleitung plus ein 4:1 Balun ergaben die optimale Werte. Das SWR auf 40 ist 1:1,3 und auf allen anderen ist das SWR niedriger als 1:3 , teilweise nur1:2, was man ohne weiteres mit dem Koaxtuner anpassen kann.

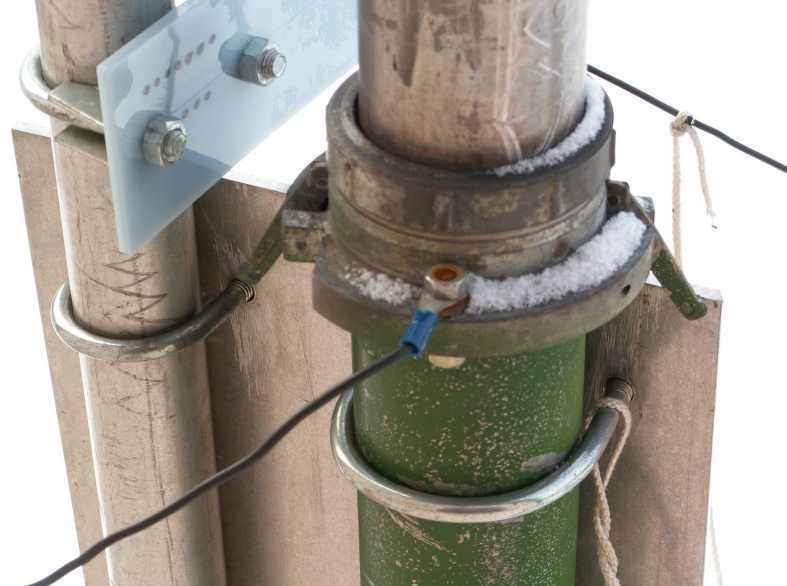

Einspeissung mit ca. 2m offenen Draht bei ca. 5m der Länge des Mastes. Der Draht geht dann zur Durchführung an der Hauswand auf die Eigenbau-Bandleitung über.

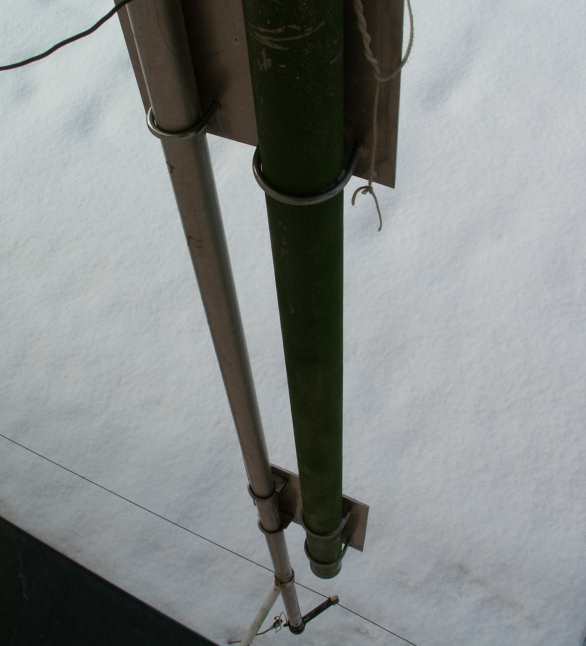

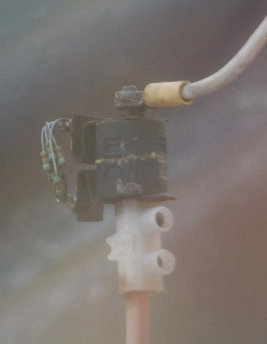

Fusspunkt der Antenne. Erdung erfolgt mit Überschlagstrecke direkt auf den Mastfust des Gittermastes. Radialnetzwerk ist an den anderen Schenkel der Bandleitung angeschlossen und besteht aus 3 x 17m Kupferlitze. (Radialnetzwerk muss nicht symetrisch verlegt werden)

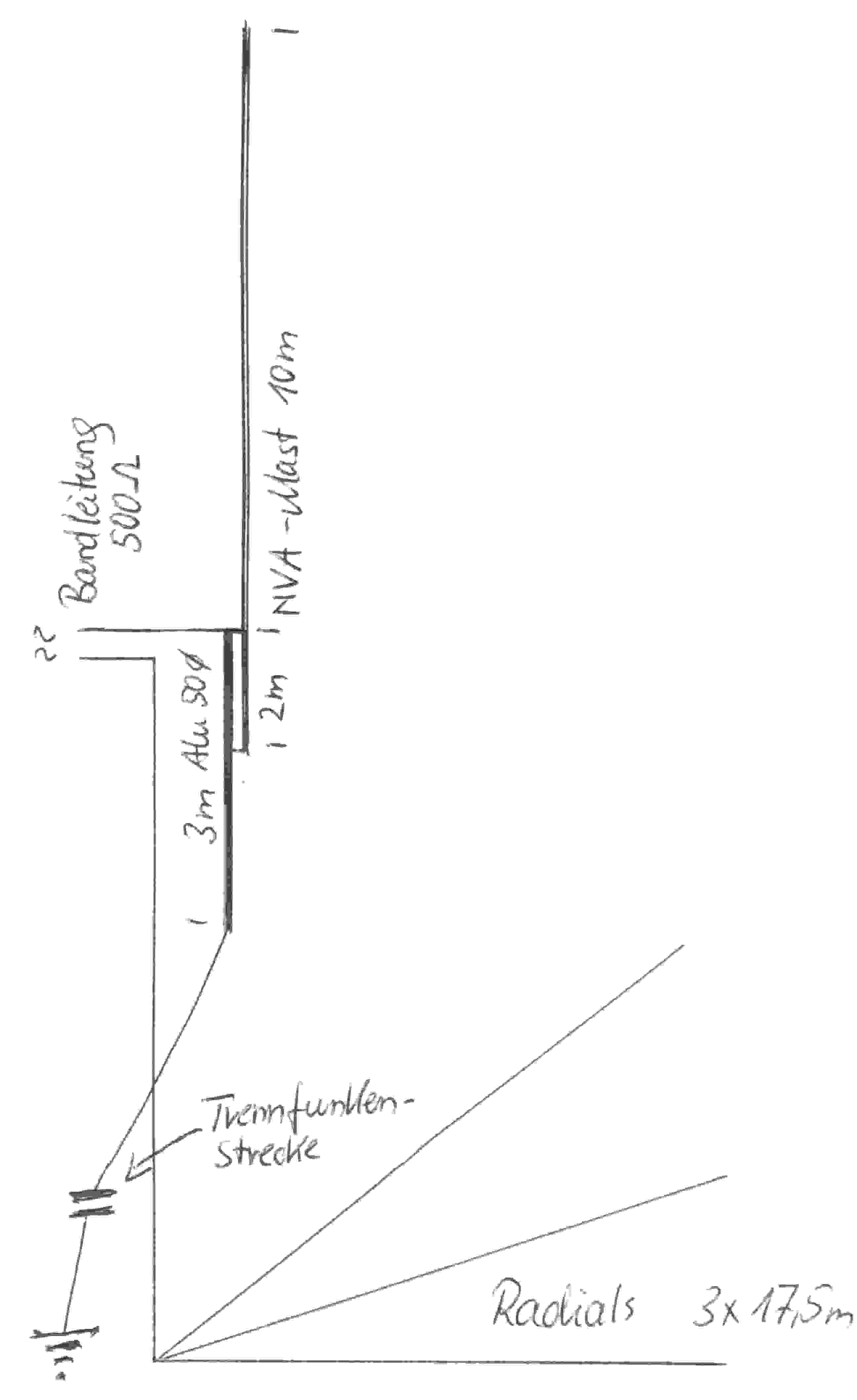

Dito Skizze des Bauvorschlags von DH1PLY / OK8YY

diese Kombination verwende ich auch an meinen Zweitwohnsitz in Tschechien.
