Balun 1:1

Impedanztransformatoren für Drahtantennen auf allen Kurzwellenbändern, von 50 nach 50 Ohm unsysmetrisch nach Sysmetrisch wie es bei einen Dipol der Fall ist.

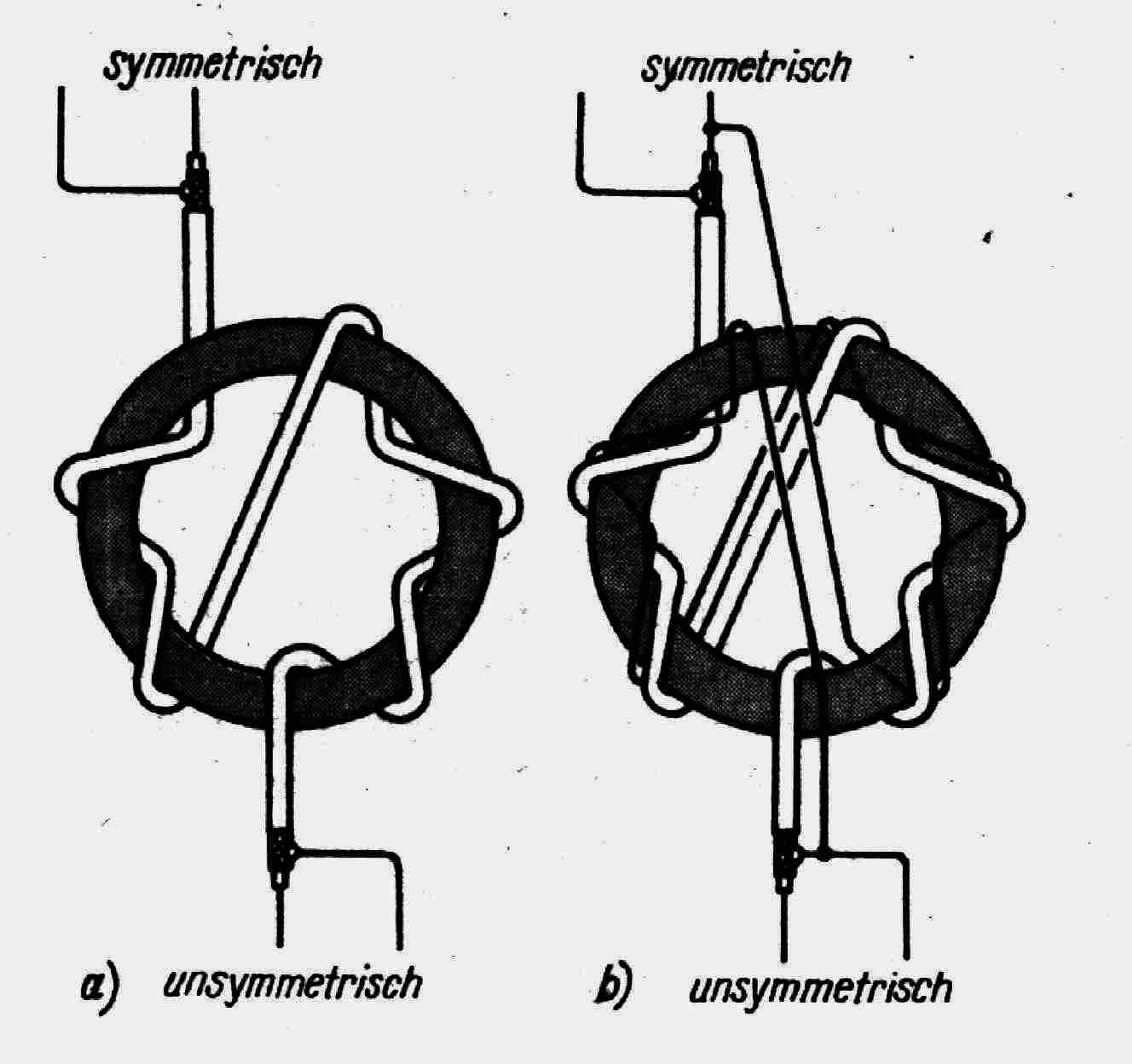

Prinzipschaltbild

Aufbau: Mit Koaxkabel RG58 bis 750 Wtts, mit RG174 bis 200 Wtts, Ringkern je nach Leistung FT140-77 oder T200-2 auch kann man die Kerne für mehr Power stocken. Verkleben mit Epoxy wird empfohlen. Wickelsinn wie im Bild oben dargestellt. Koppelwicklung wie im rechten Bild mit Kupferlackdraht für mehr Breitbandigkeit anbringen. Koaxlänge 60cm bei Dreifachkern.Drei Kerne von Ferroxube (grau) sind gut für 0,75 KW Out und bis 60 Mhz Bandbreite. Aber ohne die Koppelwicklung ! Mantelwellen werden extrem abdämpft. (Keine Fernseh und Rundfunk-Störungen) Ausmessen mit MFJ-Messgerät und 50 Ohm Metalschicht-Widerstand.
