Balun 1:2

Impedanztransformatoren für Drahtantennen auf allen Kurzwellenbändern, von 100 nach 50 Ohm z.b. Quad-Systemen für 80 + 40m und ähnliche Gebilde.

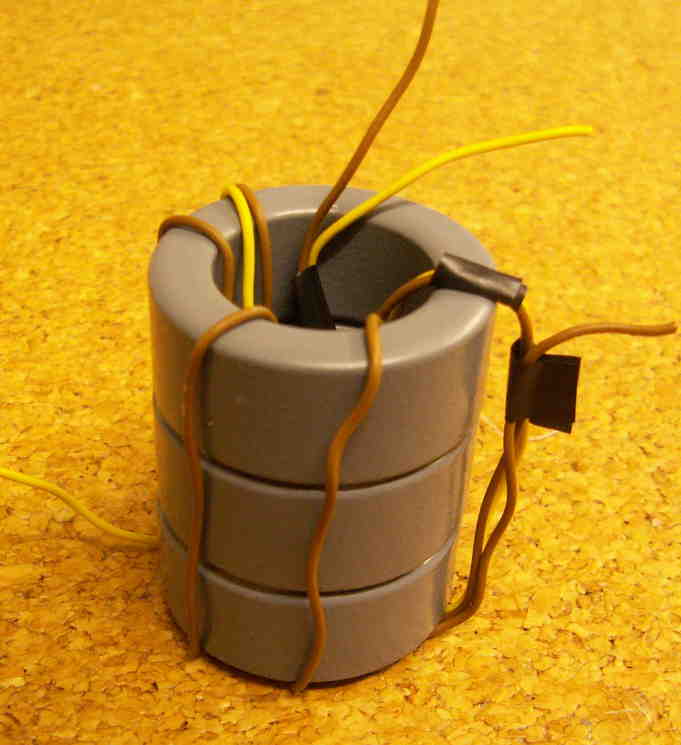

Prinzipschaltbild Praktische Ausführung mit farbiger Litze

Aufbau: Kupferlackdraht 1x 44cm 1x22cm triffilar oder bifillar (verdrillt ca.1 x pro cm) Markierung der Enden nicht vergessen !

Wickelschema laut Bild. Messen mit 100 Ohm Widerstand und MFJ Analyser. Sollte der Balun z.b. auf 10m zum Einsatz kommen dann kann es möglich sein das die Drahtlänge zu lang ist. ggf. verkürzen um eine bessere Ankopplunmg im oberen Bereich zu erhalten.
